Ouvrir une session| Numéro d'article | 50036B2ca |
|---|

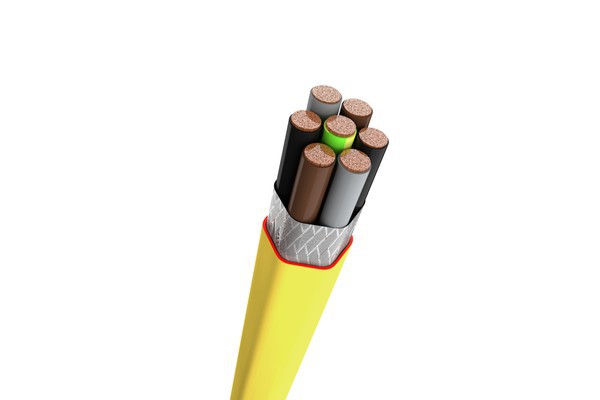

Câble pour convertisseur de fréquence et connexion moteur, flexible, disposé symétriquement satisfaisant aux
exigences CEM caractéristiques des câbles sur la réaction au feu concernés par le CPR/OPCo, B2ca s1,d1,a1, gaine Z1+ S (brevet national CFW)
Avantages et caractéristiques:
- Importante amélioration de la CEM grâce à la technologie du 7-conducteurs (2x3L+PE)
- Empêche les courants induits dans les conducteurs PE, structures métalliques,
câbles de données, traces, fers d’armatures, tuyaux, etc.
- Rayonnement EM minime par la torsade symétrique et l’échouage optimisé
- Pertes minimales, degré d’efficacité supérieur grâce à la définition des conducteurs d’impédances
- Facile à installer, petit rayon de courbure
- Résistances minims aux courts-circuits
- Haute résistance mécanique
- Les barres parallèles ne posent pas de problème
- Forces de flexion minimales
- Rétention d’isolation en cas d’incendie selon FE05 pour prévenir la propagation du feu
- Convient aux installations enterrées et à la tuyauterie
- Résistant à l'huile, aux UV, à l'ozone et intempéries
| Diamètre [mm] | 63 |
|---|---|
| Poids [kg] | 9.05 |
| Charge de traction [kN] | 16.8 |
| Charge d'incendie [MJ/m] | 38 |
| section nominale de conducteur [mm²] | 120 |
| section nominale du conducteur auxiliaire [mm²] | 120 |
| nombre de fils | 7 |
| réaction au feu selon EN 13501-6: classe | B2ca |
| couleur de gaine | jaune |
| marquage de conducteur | couleur |
| couleur de conducteur | 3LPE (JB) |
| classe de conducteur | cl.5 = à fil fin |
| conducteur de protection | Oui |
| type | FE05 |
| matériau du conducteur | cuivre |
| surface du conducteur | brut |
| forme de conducteur | rond |
| blindage | Oui |
| matériau du manteau | Z1+ S |
| réaction au feu selon EN 13501-6: production de fumée | s1 |
| réaction au feu selon EN 13501-6: gouttelettes/particules enflammées | d1 |
| réaction au feu selon EN 13501-6: acidité | a1 |
| sans halogène | Oui |
| retardateur de flamme | selon IEC/EN 60332-1-2 |
| diamètre extérieur env. [mm] | 63 |
| rayon de flexion autorisé min., utilisation stationnaire/fixe [mm] | 378 |
| température de conducteur admise max. [°C] | 90 |
| température extérieure de câble admise pendant montage/manipulation [°C] | -5 |
| température extérieure de câble admise après montage/manipulation [°C] |
|
| tension nominale U0 [kV] | 0.6 |
| tension nominale U [kV] | 1 |
| Chemin de fuite (AEAI) | Oui |
| Bâtiment administratif ensemble du bâtiment | Oui |
| résistant aux UV | Oui |
| Polyvinylchlorid (PVC) | Non |
| rayon de flexion autorisé min., utilisation flexible/mouvement libre [mm] | 756 |
| manteau à couches | Non |
| éléments fibre optique | Non |
| couche-guide interieure | Non |
| couche-guide extérieure | Non |
| fil de continuité | Non |
| gaine de plomb | Non |
| revêtement conductible | Non |
| conducteur étanche à l'eau longitudinal | Non |
| blindage à étanchéité latérale | Non |
| à faible émission de fumées selon IEC 61034-2 | Non |
| résistant à l'huile selon EN IEC 60811-404 | Non |
