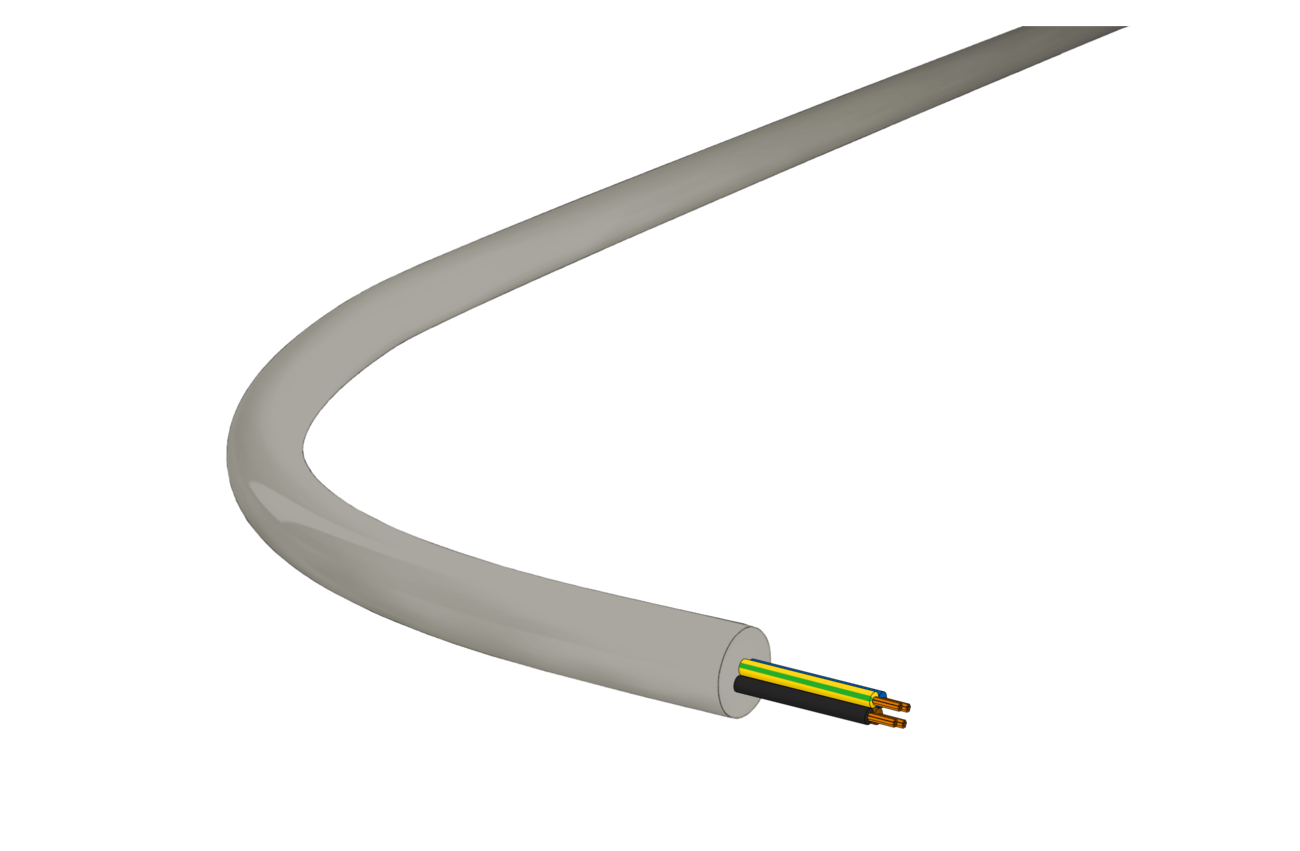

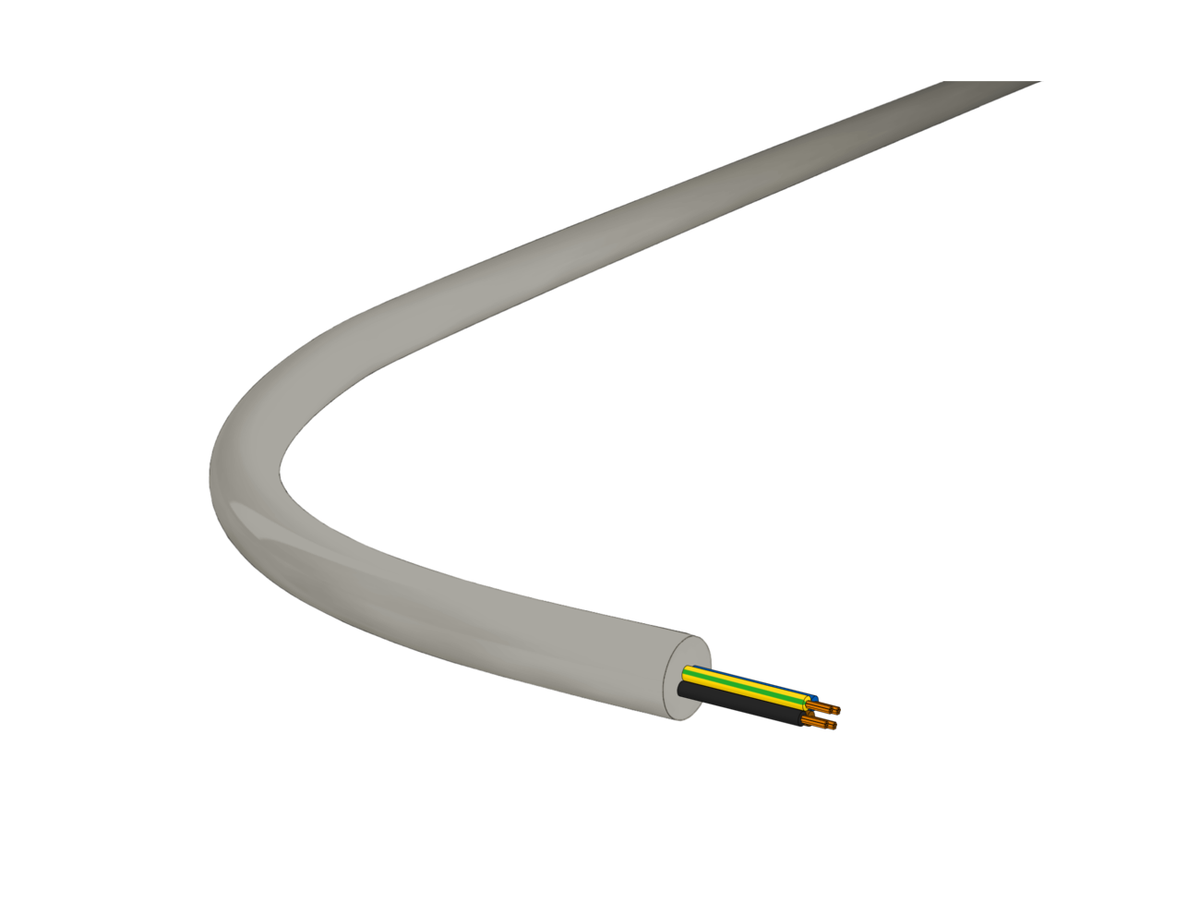

TT-Flex-JB 4x1.5 2LNPE PVC grau Dca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| Art-Nr | 190103023Dca |
|---|
Beschreibung
Verwendung als Steuerleitung im Energie-, Signal-, Befehls- und Messsysteme mit reduzierten Aussenabmessungen und ausgezeichneter Flexibilität. Einsatz in der Industrie für die Verkabelung von Maschinen, Transportsystemen, Produktionslinien und für den Anschluss von Klima- und Heizungsanlagen, Industrieanlagen, Werkzeugmaschinenbau, Anlagenbau, an Fliessbändern und Fertigungsstrassen. Geeignet für feste Verlegung oder flexible Anwendungen bei freier Bewegung ohne zwangsweiser Führung und ohne Zugbeanspruchung, in trockenen und feuchten Räumen, jedoch nicht im Freien.
Bis und mit Querschnitt 6,00 mm² 300/500V und 450/750V wo keine mechanischen Belastungen auftreten.
Ist eine unterirdische Verlegung nicht zulässig, auch wenn sie geschützt ist.
Ab Querschnitt 10,00 mm² 600/1000V
Ist die direkte oder indirekte unterirdische Verlegung zulässig (Vorhandensein der Wasserkondiktion AD7).
Spezifikationen
| Durchmesser [mm] | 7.8 |
|---|---|
| Gewicht [kg] | 0.12 |
| Zuglast [kN] | 7 |
| Brandlast [MJ/m] | 1 |
| Leiternennquerschnitt [mm²] | 1.5 |
| Ader-Zahl | 4 |
| Brandverhalten nach EN 13501-6: Klasse | Dca |
| Mantel-Farbe | grau |
| Ader-Kennzeichnung | Farbe |
| Ader-Farbe | 2LNPE (JB) |
| Leiter-Klasse | Kl.5 = feindrähtig |
| UV-beständig | Nein |
| Schutzleiter | Ja |
| Typ | PVC |
| Artikelgruppe | TT-Flex JB, Flex Batterie |
| Leiter-Material | Kupfer, blank |
| Leiter-Oberfläche | blank |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | s3 |
| Brandverhalten nach EN 13501-6: Flammende Tropfen/Partikel | d0 |
| Brandverhalten nach EN 13501-6: Säure | a3 |
| Halogenfrei | Nein |
| Flammwidrig | nach IEC/EN 60332-3-24 |
| Raucharm nach EN 61034-2 | Nein |
| Kältebeständig nach EN 60811-504+505+506 | Nein |
| Ölbeständig nach EN IEC 60811-404 | Nein |
| Aussendurchmesser ca. [mm] | 7.8 |
| Zulässige Kabelaussentemperatur bei Montage/Handling [°C] | -5 |
| Zulässige Kabelaussentemperatur nach Montage ohne Erschütterung [°C] |
|
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt [mm] | 63 |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung [mm] | 117 |
| Nennspannung U0 [V] | 300 |
| Nennspannung U [V] | 500 |
| Leiter-Form | rund |
| Fluchtweg (VKF) | Nein |
| KBOB - erhöhte Anforderungen | Nein |
