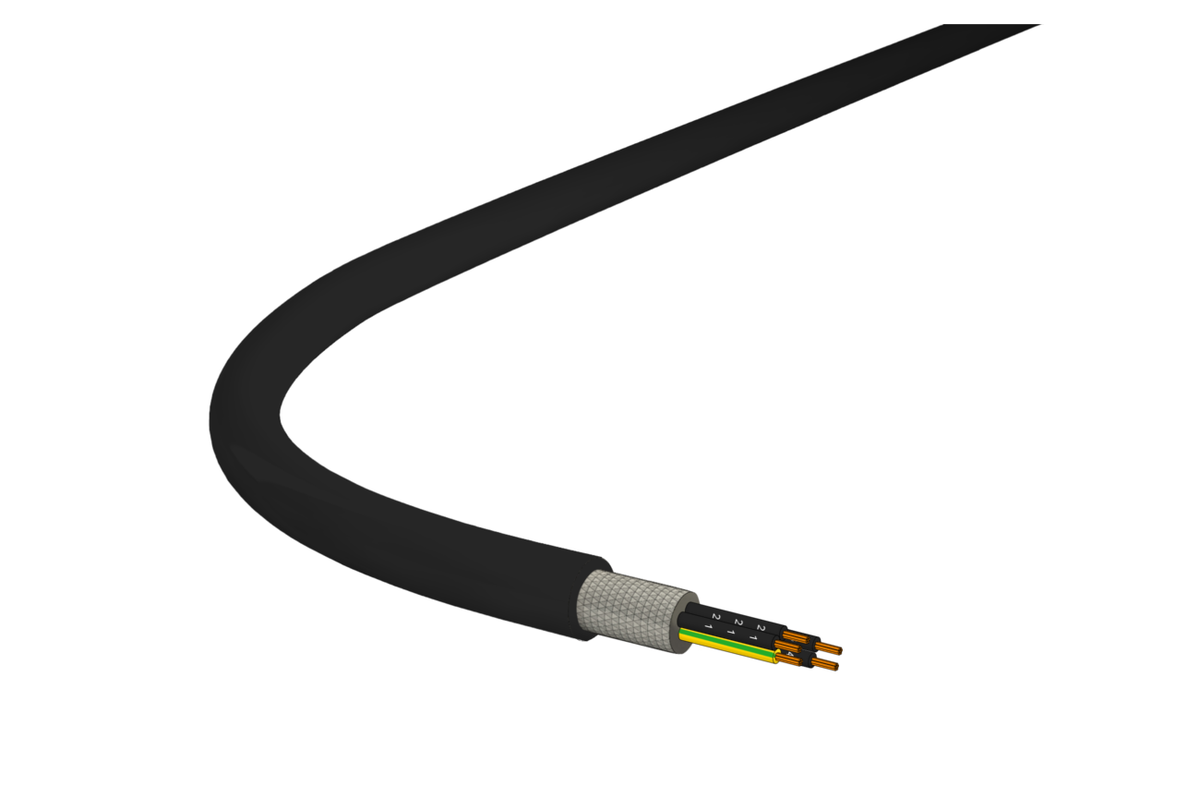

Soil EMC flex 5x1.5 NrPE hf schwarz B2ca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| Art-Nr | 6093505B2ca |
|---|
Beschreibung
Soil EMC flex sind halogenfreie, hochflammwidrige, kapazitätsarme und doppelt geschirmte Motoranschlussleitungen als Energie-, Steuer-, Anschluss- und Verbindungsleitung für Antriebssysteme (z.B. Drehstrommotoren) mit Frequenzumrichter.
Die niedrige Betriebskapazität der Adern und der kapazitätsarme Schirm ermöglichen eine verlustärmere Energieübertragung als bei PVC-isolierten Leitungen. Die optimierte, doppelte Abschirmung erlaubt einen störungsfreien Betrieb in EMV-sensibler Umgebung (EMV elektromagnetische Verträglichkeit, EMC electro magnetic compatibility).
Soil EMC flex
sind geeignet für:
- Verlegung in Bauwerken mit hohen Brandschutzanforderungen
- Schutz von Personen und hochwertigen Investitionsgütern
- Feste Verlegung in trockenen und feuchten Räumen
- Verlegung im Freien, UV- und Ozonbeständigkeit getestet
- Für die Verlegung direkt in der Erde geeignet, EN ISO getestet
- Einsatz bei normaler mechanischer Beanspruchung sowie für den gelegentlichen flexiblen Einsatz bei freier Bewegung und ohne zusätzliche mechanische Beanspruchung.
Spezifikationen
| Durchmesser [mm] | 16 |
|---|---|
| Gewicht [kg] | 0.35 |
| Zuglast [kN] | 0.15 |
| Brandlast [MJ/m] | 4.5 |
| Ader-Zahl | 5 |
| Leiternennquerschnitt [mm²] | 1.5 |
| Leiter-Form | rund |
| Leiter-Material | Kupfer, blank |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Max. zulässige Leitertemperatur [°C] | 90 |
| Ader-Kennzeichnung | Ziffern + PE |
| Ader-Farbe | schwarz mit Ziffern + PE (JZ) |
| Adern verdrillt | Nein |
| Mantelmaterial | Soil |
| Mantel-Farbe | schwarz |
| Schirm | Ja |
| Bewehrung/Armierung | Geflecht |
| Halogenfrei | Ja |
| Ölbeständig nach EN IEC 60811-404 | Ja |
| Brandverhalten nach EN 13501-6: Klasse | B2ca |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | s1a |
| Brandverhalten nach EN 13501-6: Flammende Tropfen/Partikel | d1 |
| Brandverhalten nach EN 13501-6: Säure | a1 |
| Zulässige Kabelaussentemperatur bei Montage/Handling [°C] | -5 |
| Zulässige Kabelaussentemperatur nach Montage ohne Erschütterung [°C] | -30 |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt [mm] | 100 |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung [mm] | 240 |
| Nennspannung U0 [V] | 600 |
| Nennspannung U [V] | 1000 |
| Fluchtweg (VKF) | Ja |
| KBOB - erhöhte Anforderungen | Ja |
