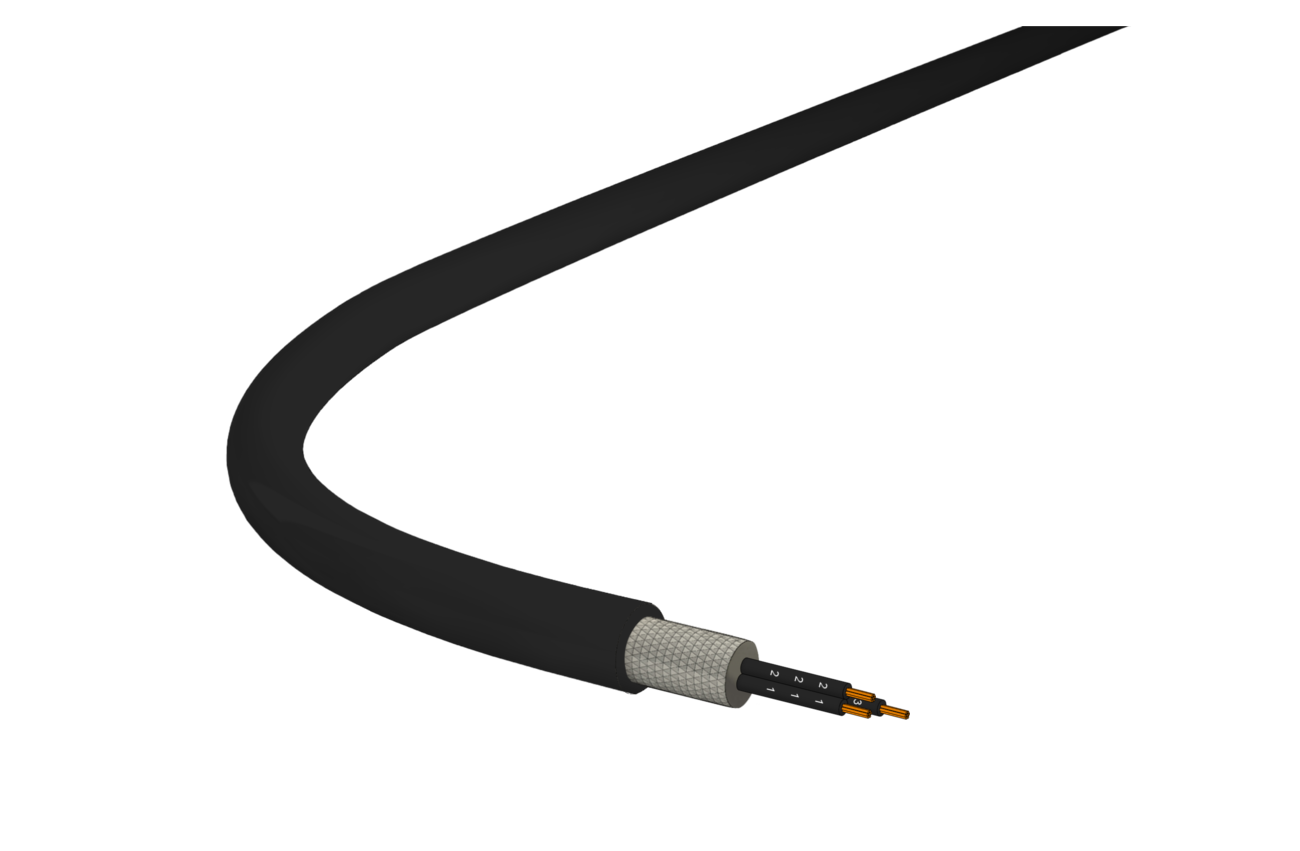

Soil EMC flex 4x4 Nr. hf schwarz B2ca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| Art-Nr | 6093627B2ca |
|---|
Beschreibung
Soil EMC flex sind halogenfreie, hochflammwidrige, kapazitätsarme und doppelt geschirmte Motoranschlussleitungen als Energie-, Steuer-, Anschluss- und Verbindungsleitung für Antriebssysteme (z.B. Drehstrommotoren) mit Frequenzumrichter.
Die niedrige Betriebskapazität der Adern und der kapazitätsarme Schirm ermöglichen eine verlustärmere Energieübertragung als bei PVC-isolierten Leitungen. Die optimierte, doppelte Abschirmung erlaubt einen störungsfreien Betrieb in EMV-sensibler Umgebung (EMV elektromagnetische Verträglichkeit, EMC electro magnetic compatibility).
Soil EMC flex
sind geeignet für:
- Verlegung in Bauwerken mit hohen Brandschutzanforderungen
- Schutz von Personen und hochwertigen Investitionsgütern
- Feste Verlegung in trockenen und feuchten Räumen
- Verlegung im Freien, UV- und Ozonbeständigkeit getestet
- Für die Verlegung direkt in der Erde geeignet, EN ISO getestet
- Einsatz bei normaler mechanischer Beanspruchung sowie für den gelegentlichen flexiblen Einsatz bei freier Bewegung und ohne zusätzliche mechanische Beanspruchung.
Spezifikationen
| Durchmesser [mm] | 0 |
|---|---|
| Gewicht [kg] | 0.43 |
| Zuglast [kN] | 0 |
| Brandlast [MJ/m] | 0 |
| Leiter-Material | Kupfer, blank |
| Leiter-Oberfläche | blank |
| Leiter-Nennquerschnitt [mm²] | 4 |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Ader-Zahl | 4 |
| Adern verdrillt | Nein |
| Ader-Kennzeichnung | Ziffern |
| Ader-Farbe | schwarz mit Ziffern (OZ) |
| Zul. max. Leitertemperatur [°C] | 90 |
| Schutzleiter | Nein |
| Schirm | Ja |
| Beidraht | Nein |
| Bewehrung/Armierung | ohne |
| Mantelmaterial | Soil |
| Mantel-Farbe | schwarz |
| Brandverhaltensklasse nach EN 13501-6 | B2ca |
| Rauchentwicklungsklasse nach EN 13501-6 | s1a |
| Abtropfverhaltensklasse nach EN 13501-6 | d1 |
| Säureentwicklungsklasse nach EN 13501-6 | a1 |
| Halogenfrei | Ja |
| Flammwidrig | nach EN 60332-1-2 |
| Raucharm nach EN 61034-2 | Nein |
| Kältebeständig nach EN 60811-504+505+506 | Nein |
| Ölbeständig nach EN 60811-404 | Ja |
| Zulässige Aussentemperatur bei Montage [°C] | -5 |
| Zulässige Aussentemperatur nach Montage [°C] | -30 |
| Zulässiger Biegeradius, fest verlegt [mm] | 105 |
| Zulässiger Biegeradius mit Bewegung [mm] | 265 |
| Nennspannung U0 [V] | 600 |
| Nennspannung U [V] | 1000 |
| Leiter-Form | rund |
| Fluchtweg (VKF) | Ja |
| KBOB - erhöhte Anforderungen | Ja |
| UV-beständig | Ja |
