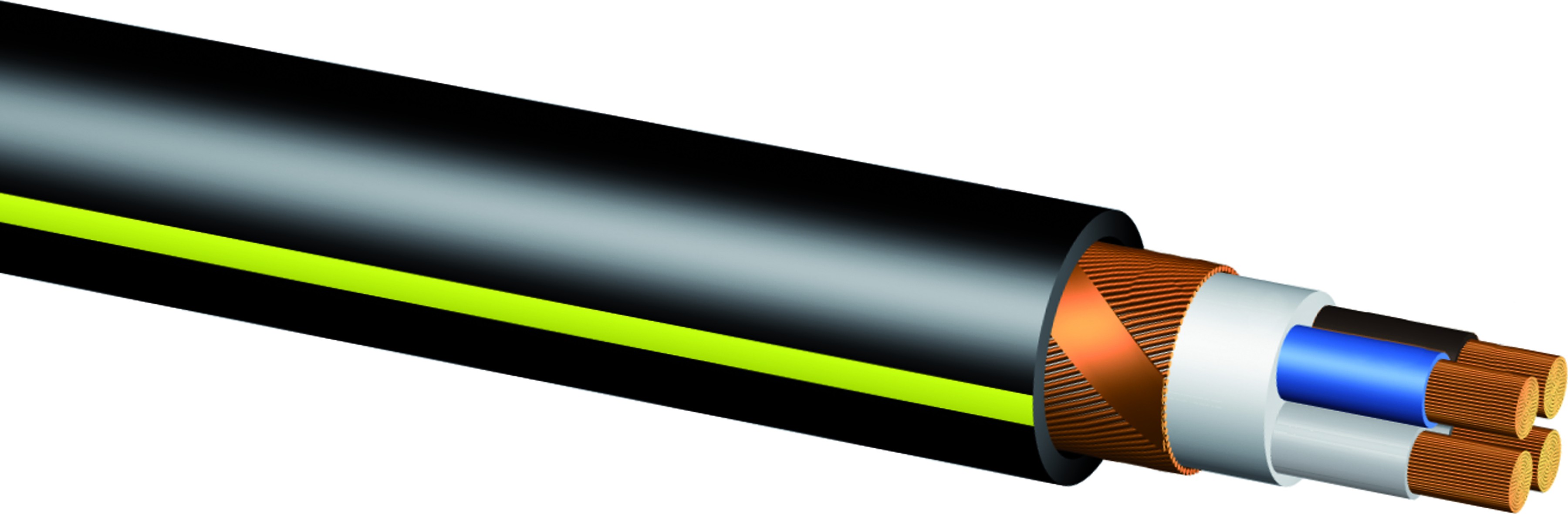

GKN flex 4x185/185 LNPE (br/sw/gr/bl) hf schwarz Fca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| Art-Nr | 106787711Fca |
|---|
Beschreibung
Niederspannungsnetzkabel mit feindrähtigem Cu-Leiter und konzentrischem Cu-Aussenleiter in Anlehnung an CENELEC HD 603 S1 Teil 7E
Die besondere Verseilung der Einzeldrähte garantiert einen homogenen Verseilaufbau und erleichtert die Montage von Kabelschuhen und Verbindern. Geeignet für Kabelschuhe oder Verbinder für feindrähtige Leiter nach DIN EN 60228 bzw. VDE Klasse 5 und 6. Diese Konstruktion wird speziell im 5-Leitersystem (TN-S) mit einem getrennten Neutralleiter (N) und Schutzleiter (PE) eingesetzt. Durch die bessere Leitfähigkeit im N- und PE-Leiter werden EMV-Störungen optimal reduziert und bieten einen sehr hohen Schutz unter belastenden Einflüssen.
Geeignet zum Einsatz im Erdreich, Schutzrohren, Kabelkanälen und im Freien (die Normen sind zu beachten).
Verwendbar für Kraftwerke, Industrie- und Schaltanlagen sowie in Niederspannungsverteilnetzen.
Durch die vernetzte Leiterisolierung geeignet für höhere Temperaturen, bei Kurzschluss und Überlast. Der PE-Mantel ist UV-beständig und besonders robust. Ausserdem zeichnet sich der Mantel durch hervorragende mechanische Eigenschaften und erhöhte Wärmedruckbeständigkeit aus.
Aderkennzeichnung gemäss HD 308 S2
Kabel 3LN entspricht L1 braun, L2 schwarz, L3 grau, N blau
Kabel 2LN entspricht L1 schwarz, L2 rot, N blau
Spezifikationen
| Durchmesser [mm] | 63 |
|---|---|
| Gewicht [kg] | 9.69 |
| Zuglast [kN] | 14.8 |
| Brandlast [MJ/m] | 47 |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiter-Nennquerschnitt [mm²] | 185 |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Leiter-Form | rund |
| Ader-Zahl | 4 |
| Werkstoff der Aderisolation | Gummi - hard grade Ethylen-Propylen-Kautschuk (HEPR) |
| Ader-Kennzeichnung | Farbe |
| Schichtenmantel | Nein |
| Schutzleiter | Ja |
| Schirm | Nein |
| Beidraht | Nein |
| Konzentrischer Leiter | Kupfer |
| Bewehrung | Nein |
| Mantel-Farbe | mehrfarbig |
| Brandverhaltensklasse nach EN 13501-6 | Fca |
| Halogenfrei | Ja |
| Isolationserhalt nach IEC 60331 | Nein |
| Ölbeständig nach IEC 60811-404 | Nein |
| Zulässiger Biegeradius, fest verlegt [mm] | 260 |
| Nennspannung U0 [kV] | 0.6 |
| Nennspannung U [kV] | 1 |
| Ader-Farbe | mehrfarbig |
| Fluchtweg (VKF) | Nein |
| KBOB - erhöhte Anforderungen | Nein |
| UV-beständig | Ja |
| Polyvinylchlorid (PVC) | Nein |
| Zulässiger Biegeradius mit Bewegung [mm] | 520 |
